| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | smt รับและวางเครื่องอัตโนมัติ | ความเร็ว: | 38000CPH-50000CPH |
|---|---|---|---|
| มติ: | 0.05mm | เครื่องป้อน: | 14 ชิ้นของ 8mm feeders |
| น้ำหนัก: | 1200kg | แหล่งจ่ายไฟ: | 220V, 50Hz |
| ปรับแต่ง: | ใช่ | ความแม่นยำของ positionaI: | ± 0.05mm |
| พื้นที่แผงวงจรที่ใหญ่ที่สุด: | 1200 × 380 มม | มิติ: | 2000mm (L) * 1050mm (W) * 1400mm (H) |
| อำนาจ: | 1.2KW | ระบบปฏิบัติการ: | WINDOWS XP, ชนะ 7 |
| เน้น: | เครื่องเลือกและวางอัตโนมัติ 38000CPH,เครื่องหยิบและวาง LED 50000CPH,เครื่องหยิบและวางอัตโนมัติ 50000CPH |
||

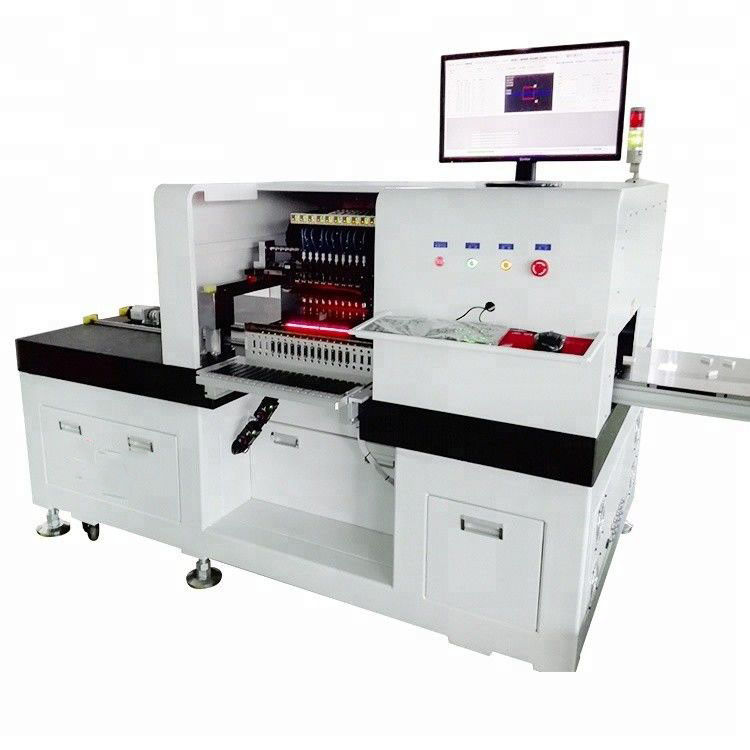

50000CPH เครื่องเลือกและวางอัตโนมัติ
คำอธิบาย
1, Mount: Mount 0603 ถึง 7272 สามารถตอบสนองข้อกำหนดทั้งหมดของส่วนประกอบ SMD LEDนอกจากระนาบ LED ระนาบทั้งหมดแล้วยังสามารถผลิตชิ้นส่วนอิเล็กทรอนิกส์อื่น ๆ (เช่นตัวต้านทานตัวเก็บประจุ) และ LED กำลังสูงและเลนส์ได้
2 ตำแหน่งที่แม่นยำ: ตำแหน่งบล็อกเป็นวิธีที่สะดวกที่สุดในการวางตำแหน่งพื้นผิวต้นกำเนิดของความแตกต่างตำแหน่งที่ถูกต้อง (ความแม่นยำน้อยกว่า 0.05 มม.)ช่วงมุมการติดตั้ง 0-360 องศาความแม่นยำ 0.1 องศาหัวดูดแต่ละหัวไม่ขึ้นกับมุมและกล้องจดจำองค์ประกอบ 6 ตัวนอกจากหลอดไฟ LED ยังสามารถติดตั้งแบบเดิมได้หลอดไฟหลอดไฟโคมไฟโคมไฟเพดานหลอดป้องกันไฟ LED ชุดหลอดทองแดงและอื่น ๆ ติดตั้งได้อย่างอิสระ
3, ความแม่นยำสูง: แกน X, Y, W มีการติดตั้งบอลสกรูที่มีความแม่นยำและรางนำทางแกน Z 6 ชุดของไดรฟ์มอเตอร์ที่นำเข้าเพิ่มการประสานงานที่ราบรื่นของการเคลื่อนย้ายอุปกรณ์ลดเสียงรบกวนที่ผิดปกติปรับปรุงความแม่นยำและความเร็วของ ปะ.
4 ข้อกำหนด SMT: แพลตฟอร์ม 1200X310 มม. ใช้ได้กับตลาดปัจจุบันของผลิตภัณฑ์ LED 99% บอร์ด PCB สามารถติดกับรูปทรงต่างๆโดยไม่ต้องยึดสามารถติดบอร์ด PCB ยาว 1.2-1.5 เมตร
5, ระบบภาพ, ซอฟต์แวร์การเขียนโปรแกรมภาพการเขียนโปรแกรมออนไลน์ซึ่งเป็นกล้องดิจิตอลที่มีความแม่นยำสูงไม่จำเป็นต้องป้อนองค์ประกอบและพิกัดตำแหน่งด้วยตนเองใช้การระบุตัวตนอัตโนมัติของกล้องภาพเพื่อให้แน่ใจว่ามีความแม่นยำ
6 อินเทอร์เฟซซอฟต์แวร์นั้นเรียบง่ายและสง่างามใช้งานได้จริงการเขียนโปรแกรมออนไลน์ซอฟต์แวร์ภาพแสดงพิกัดทั้งหมดในซอฟต์แวร์การจัดวางและการปรับแต่งพิกัดของจุดเพื่อให้ได้การติดตั้งที่มีความแม่นยำสูงโดยไม่มีองค์ประกอบอินพุตด้วยตนเอง พิกัดรวดเร็วและสะดวกง่ายและชัดเจนรวมกับความต้องการที่แท้จริงของการออกแบบ R & D ของผู้ผลิต LED หลายราย
7, YAMAHA Feeder: การกำหนดค่าเครื่อง 6 ชิ้น 8MM YAMAHA Feida (ยังเป็นทางเลือกกับ Fuji ไฟฟ้า Feida) อายุการใช้งานยาวนานเสถียรภาพสูงความเร็วที่รวดเร็ว
พารามิเตอร์ทางเทคนิค:
|
พื้นที่แผงวงจรที่ใหญ่ที่สุด |
1200 × 380 มม |
|
ช่วงการเคลื่อนที่สูงสุด |
แกน X 1220 มม. แกน Y 430 มม |
|
แกน Z ช่วงการเคลื่อนที่สูงสุด |
12 มม |
|
ความเร็วแพทช์ทั่วไป |
38000cph-52000cph |
|
ความเร็วในการปะเลนส์ LED ทั่วไป |
35000cph-45000cph |
|
ทฤษฎีความเร็วในการแก้ไขสูงสุด |
50000cph |
|
ความแม่นยำของตำแหน่ง |
± 0.05 มม |
|
ทางสถานที่ |
กล้องชี้จุด + การวางตำแหน่งกล้องภาพ |
|
สามารถวางส่วนประกอบได้ |
0603 ด้านบนถึง 7272 ตัวต้านทานและตัวเก็บประจุและทุกชนิดของ 0603 และ 3528, 5050, 5630, 5730 ตรงตามตำแหน่งของชิป SOP SOT และเข้ากันได้กับส่วนประกอบ SMD ชิปพลังงานสูงทุกชนิดตำแหน่งเลนส์ LED |
|
วิธี Programm |
การเขียนโปรแกรมคอมพิวเตอร์กราฟิก + การวางตำแหน่งกล้องมองภาพ |
|
ใช้ได้กับ Feeder |
ตัวป้อนชนิดสายพาน 8 มม. 12 มม. 16 มม. และ 24 หรือแผ่นสั่นสะเทือน |
|
จำนวนตัวป้อน |
มาตรฐานวางเครื่องป้อน 18pcs ขนาด 8 มม. หรือ 12 มม. หรือ 2 ชิ้น 4 ช่องแผ่นสั่นสะเทือน |
|
หัวฉีด |
หัวฉีด JUKI 504, 505 และ 506 |
|
สินค้า |
หลอดฟลูออเรสเซนต์ LED, สายพานอ่อน, ไดรฟ์กำลัง, ท่อรั้ว, โมดูล, จอแสดงผลและแอพพลิเคชั่น LED อื่น ๆ |
|
ระบบปฏิบัติการ |
WINDOWS XP ชนะ 7 |
|
แรงดันลบ |
แหล่งอากาศภายนอก 0.55MPA |
|
กำลังและอัตรา |
220V, 50Hz, 1.2KW |
|
น้ำหนัก |
1200 กก |
|
มิติ |
2000 มม. (L) * 1050 มม. (W) * 1400 มม. (H) |
คุณสมบัติหลักของผลิตภัณฑ์:
1. แพลตฟอร์มใช้เซอร์โวมอเตอร์พานาโซนิคของญี่ปุ่นวงโคจรที่นำเข้าเพื่อให้มั่นใจในเสถียรภาพและความแม่นยำในการควบคุมของแพลตฟอร์มมือถือ
2. แกน X, Y ใช้เซอร์โวไดรฟ์ของพานาโซนิคพร้อมคู่มือเชิงเส้นที่นำเข้าให้แน่ใจว่าแพทช์มีความแม่นยำสูงความเร็วสูงเสถียรภาพของชั้นหนึ่ง
3. 4 ชุดงานเปิดโพสต์ความเร็วสูงในเวลาเดียวกันช่วยปรับปรุงประสิทธิภาพของอุปกรณ์ได้อย่างมากภายใต้หัวดูดใช้รางนำที่นำเข้าความแม่นยำสูงและความทนทานที่ยาวนาน
4. วิธีการเขียนโปรแกรมแบบกราฟิกที่เข้าใจง่ายช่วยเพิ่มความสะดวกในการใช้งานการวางตำแหน่งตำแหน่งเสริมภาพอัตโนมัติที่ถูกต้องสะดวก
5. การเลือกแบทช์เชอร์ที่หลากหลายสามารถตอบสนองความต้องการของส่วนประกอบบรรจุภัณฑ์ LED ที่แตกต่างกันของ SMT
6. ควบคุมโดยคอมพิวเตอร์ควบคุมอุตสาหกรรม + ตัวควบคุมพิเศษอิสระเสถียรภาพของระบบใช้งานง่ายเรียนรู้ง่าย
7. ซอฟต์แวร์ที่มีประสิทธิภาพพิกัดการเขียนโปรแกรมโดยใช้การแสดงตัวเลขและกราฟิกการแก้ไขพิกัดและการเปลี่ยนแปลงทำได้สะดวกกระบวนการผลิตของความคืบหน้าของแพทช์การแสดงผลกราฟิกและส่วนประกอบการอุดหนุนทำได้สะดวก
8. ซอฟต์แวร์ใช้ระบบฐานข้อมูลสามารถจัดเก็บการเขียนโปรแกรม PCB ประเภทต่างๆโทรสะดวกการเขียนโปรแกรมผลิตภัณฑ์ใหม่เรียกร้องชีวิต
9. แพลตฟอร์ม, แกน Y, แกน X สามารถเคลื่อนย้ายได้ด้วยตนเองปรับความเร็วในการเคลื่อนที่ได้ฟรีตระหนักถึงจุดที่กำหนดเองได้ด้วยตนเองการเขียนโปรแกรมที่สะดวก
10. นำเข้าระบบตรวจจับแรงดันลบเพื่อการตรวจจับวัสดุดูดซับที่แม่นยำป้องกันการรั่วไหลของวัสดุเครื่องสกัด
11. เครื่องกำเนิดแรงดันลบที่มีในตัวเสียงต่ำอายุการใช้งานยาวนานคงที่แรงดันสูญญากาศ
12. การกำหนดค่ามาตรฐาน: คอมพิวเตอร์ควบคุมอุตสาหกรรม 1 ชุดเปิดสี่กลุ่มหัวดูด 12;
13. อุปกรณ์เสริม: จับคู่ภายนอกกับตัวป้อนยามาฮ่า 8 มม. 12 มม. 16 มม. และ 24 มม.เครื่องอัดอากาศ.
