| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| เงื่อนไข: | ใหม่ | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอสนับสนุนออนไลน์ |
|---|---|---|---|
| การตรวจสอบวิดีโอขาออก: | ให้ | รายงานการทดสอบเครื่องจักร: | ให้ |
| ส่วนประกอบหลัก: | PLC, มอเตอร์ | มีบริการหลังการขาย: | การสนับสนุนทางเทคนิควิดีโอสนับสนุนออนไลน์ |
| ชื่อ: | เลือกและวางเครื่อง | ส่วนประกอบที่ใช้งานได้: | 0402, 0603, 0805, 1206, ไดโอด, triode, BGA SOT, ฯลฯ |
| ความเร็วในการติดตั้ง: | 13000CPH | MAX PCB Area: | 650x370mm |
| ความจุป้อน: | 60 | การใช้: | การประกอบแผงวงจร / การผลิตไฟ LED |
| ประเภทตัวป้อน: | 8/12/16/24 / 32mm เครื่องป้อน, เครื่องสั่นสะเทือน, ชิปหลอด | ปริมาณหัวฉีด: | 6 |
| โต๊ะทำงาน: | โต๊ะทำงานหินอ่อน | ||
| เน้น: | เครื่อง SMT LED 13000CPH,เครื่องติดตั้ง LED 10000CPH,เครื่องติดตั้ง LED 13000CPH |
||

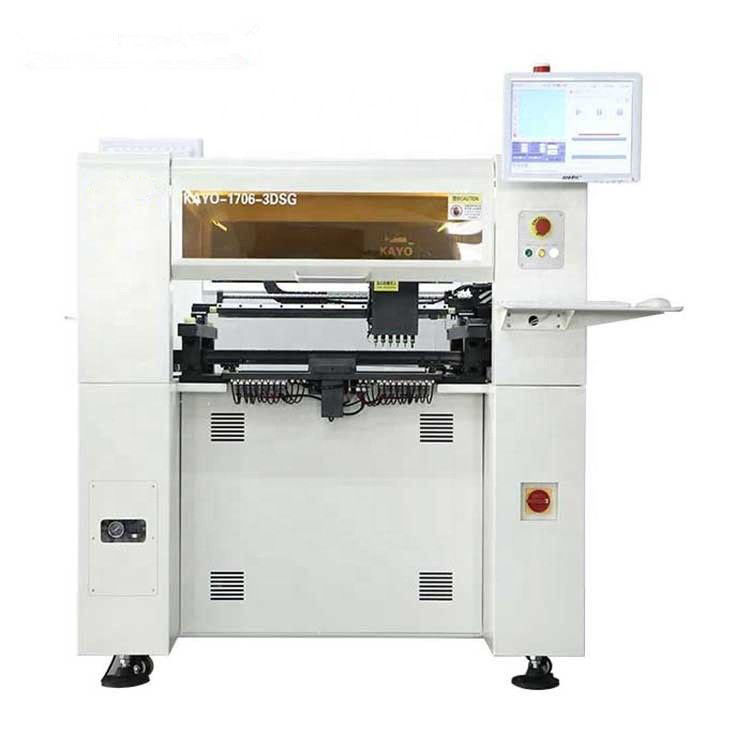

เครื่องติดตั้งแถบไฟ LED 60 ตัวป้อนความเร็วสูง
1. โต๊ะทำงานหินอ่อนช่วยเพิ่มเสถียรภาพเชิงกลและความแม่นยำในการจัดวางทำให้มั่นใจได้ว่ากลไกจะไม่ทำให้เสียรูปทรงและช่วยยืดอายุการใช้งานของบอลสกรูและมอเตอร์

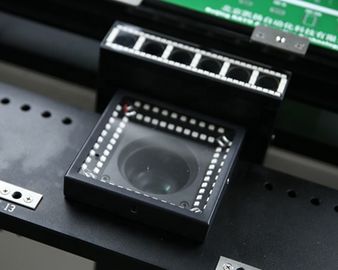

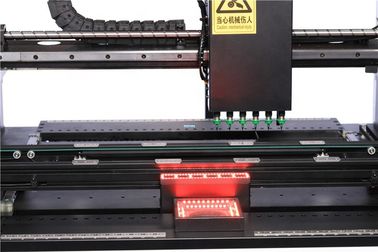

2. กล้อง 8 ชิ้น: มาร์ค 1 ชิ้นความแม่นยำสูง 1 ชิ้นและกล้องจดจำความเร็วสูง 6 ชิ้นรับรู้พร้อมกันอย่างมีประสิทธิภาพช่วยให้มั่นใจได้ถึงความเร็วและความแม่นยำในการติดตั้ง
3. ไดรฟ์ XY ใช้แกนสกรูบอลบดที่มีความแม่นยำสูงนำเข้า + คู่มือเชิงเส้นสำหรับงานหนักที่นำเข้าตำแหน่งที่รวดเร็วเสียงรบกวนต่ำความแม่นยำสูง

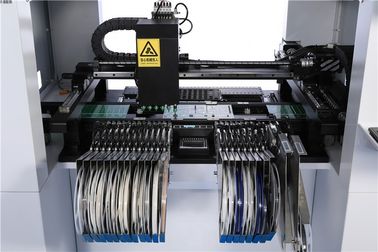

4. พานาโซนิคเซอร์โวมอเตอร์และไดรฟ์, คู่มือเชิงเส้นที่แม่นยำ TBI, เครื่องกำเนิดสูญญากาศของญี่ปุ่น, หัวฉีดที่มีความแม่นยำสูงของ JUKI, ระบบรวมการป้อนอัตโนมัติและ IPC ที่กำหนดค่าสูง - ความแม่นยำสูงเสถียรภาพที่แข็งแกร่งรับประกันการติดตั้งตลอด 24 ชั่วโมงอย่างเสถียร
5. การเชื่อมต่อบอร์ดส่งสัญญาณสามส่วนอัตโนมัติจากซ้ายไปขวา (ส่วนแรกกำลังรอการติดตั้งส่วนที่สองมีหน้าที่ในการติดตั้ง (เมื่อบอร์ด PCB เสร็จสิ้นการติดตั้งและส่งไปยังส่วนที่สามส่วนแรกจะได้รับ ต้องเตรียมบอร์ดใหม่พร้อมกัน) ส่วนที่สามส่งบอร์ดจากเครื่อง p & p ไปยังเตา reflow ประหยัดเวลาในการส่งบอร์ดได้อย่างมีประสิทธิภาพและปรับปรุงประสิทธิภาพ
เลือกและวางข้อกำหนดของเครื่อง
| หมายเลขตัวป้อน | 60 | น้ำหนักผลิตภัณฑ์ | 500KGS |
| หัวยึด | 6 | XYZ Drive Guide Rail | TBI รางนำเส้นตรงสำหรับงานหนักที่มีความแม่นยำสูง |
| กำลังเฉลี่ย | 600 วัตต์ | ||
| ความแม่นยำของตำแหน่ง | 0.01 มม | ระบบขับเคลื่อนการเคลื่อนไหว | ไดรเวอร์ DPS ความเร็วสูงของ Panasonic |
| หัวฉีดช่วงบัฟเฟอร์ | 5.0 มม | ระบบปฏิบัติการ | รองรับระบบปฏิบัติการ Windows XP, Win7 |
| พาวเวอร์ซัพพลาย | 220V, 50Hz | มุมส่วนประกอบ | 0 ~ 360 °การหมุนแบบซิงโครไนซ์ในการเคลื่อนไหว |
| เครื่องอัดอากาศ | 0.5-06Mpa | X / Y โหมดการทำงาน | ก้านสกรูบอลที่มีความแม่นยำสูงนำเข้า TBI + คู่มือเชิงเส้นสำหรับงานหนัก TBI ที่นำเข้า |
| ขับมอเตอร์ | เซอร์โวมอเตอร์ของพานาโซนิค | ||
| วิธีการรับรู้ | หกหัวรับรู้พร้อมกัน | ทำเครื่องหมายตำแหน่งจุด | ระบบอัตโนมัติเต็มรูปแบบ |
| แหล่งกำเนิดสุญญากาศหัวฉีด | เครื่องกำเนิดสูญญากาศเปิด - ปิดความเร็วสูงที่สูญญากาศเสียหาย | สัญญาณเตือนอัจฉริยะ | การแก้ไขอัตโนมัติและเสริมสัญญาณเตือนเมื่อวัสดุขาดแคลน |
| สูงสุดบริเวณแผงวงจร | 650x370 มม | วิธีการป้อนข้อมูลบอร์ด | บอร์ดส่งสัญญาณสามส่วน - การเชื่อมต่ออัตโนมัติจากซ้ายไปขวาตำแหน่งเกียร์อัตโนมัติ PCB |
| XY สูงสุดช่วงการเคลื่อนไหว | 700x619 มม | ||
| แกน Z สูงสุดช่วงการเคลื่อนไหว | 20 มม | การแสดงภาพ | จอแสดงผลควบคุมอุตสาหกรรม 15 "อัตราส่วน 4: 3 ความละเอียด 1024X768 |
| ตัวป้อนแบบสายพาน | ตัวป้อน 8/12/16/24 มม., ตัวป้อนแบบแท่ง, ชิปหลอด | โหมดการเขียนโปรแกรม | การเขียนโปรแกรมแบบจุดต่อจุดการเขียนโปรแกรมด้วยภาพการป้อนพิกัดไฟล์ PCB เป็นต้น |
| สูงสุดความเร็วในการติดตั้ง | 13000 CPH | ||
| ความเร็วในการติดตั้งเฉลี่ย | 10000CPH (ภาพ) | กล้องจดจำหมายเลข | กล้องจดจำเครื่องหมาย 1 ตัวกล้องจดจำความเร็วสูง 6 ตัวกล้องจดจำความแม่นยำสูง 1 ตัว |
| ขนาด | 1335x1230x1420 มม | ||
| โต๊ะทำงาน | โต๊ะทำงานหินอ่อนเพิ่มความเร็วความแม่นยำและเสถียรภาพ | ||
| ช่วงการติดตั้งที่ใช้งานได้: เหมาะสำหรับ 0201, 0402, 0603, 0805, 1206, ลูกปัดหลอด LED, ไดโอด, ทรานซิสเตอร์, SOT, ระยะพินพินช่วง 40 มม. * 40 มม. ≥0.3มม. QFP, BGA เป็นต้น | |||
เลือกและวางข้อกำหนดของเครื่อง
| พื้นที่ใช้งาน | อุตสาหกรรมแอปพลิเคชัน |
| การเป็นผู้ประกอบการส่วนบุคคล | อุตสาหกรรมเครื่องใช้ไฟฟ้าในครัวเรือน |
| การพิสูจน์ในห้องปฏิบัติการ | อิเล็กทรอนิกส์ยานยนต์ |
| การผลิตจำนวนมาก | ไดรฟ์ไฟฟ้า |
| การประมวลผลของบุคคลที่สาม | หลอดไฟ LED |
| การปรับแต่ง R&D | เครื่องมือและมาตรวัดความปลอดภัย |
| วิทยาศาสตร์และการวิจัย | การควบคุมอัจฉริยะ |
| การสอนที่มีประสิทธิภาพ | เครื่องใช้ไฟฟ้า |
| เครือข่ายโลจิสติกส์ | |
| อุตสาหกรรมการทหาร |
โครงสร้างและรุ่นของหัวฉีด
| ชื่อเครื่อง | KAYO-2DV-25S | คาโย - A4 | คาโย - A4L | คาโย -1706-3DSG (KAYO-A6L) | คาโย - A8L | คาโย -S600 | |
| ประเภท | เดสก์ทอป | แนวตั้ง | |||||
| หัวยึด | 2 | 4 | 4 | 6 | 8 | 6 | |
| หมายเลขตัวป้อน | 25 | 46 | 46 | 60 | 70 | 82 | |
| สูงสุดความเร็วในการติดตั้ง | ปิดภาพ (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| บนภาพ (CPH) | 5,000 | 5,000 | 6000 | 10,000 | 12000 | 14000 | |
| ขนาด PCB | ขั้นต่ำ (W * Lmm) | 50 * 50 | |||||
| สูงสุด (กว้าง * ยาว) | 295 * 420 | 300 * 480 | 300 * 480 | 370 * 650 | 380 * 650 | 380 * 650 | |
| กล้อง | รวม | 2 | 6 | 6 | 8 | 10 | 9 |
| เครื่องหมาย | 1 | 1 | 1 | 1 | 1 | 1 | |
| ความเร็วสูง | 1 | 4 | 4 | 6 | 8 | 6 | |
| ความแม่นยำสูง | 0 | 1 ชิ้น 5 ล้าน | 1 ชิ้นจาก 8 ล้าน | ||||
| การแก้ไขภาพ | 0 | 0 | 0 | 0 | 0 | 1 | |
| ขับมอเตอร์ | มอเตอร์โปรเกรสซีฟ | เซอร์โวมอเตอร์ของพานาโซนิค | |||||
| ระบบขับเคลื่อนการเคลื่อนไหว | ไดรเวอร์ไฟฟ้าแรงสูงแบบดิจิตอลความเร็วสูง | ไดรเวอร์ DPS ความเร็วสูงของ Panasonic | |||||
| ความแม่นยำของตำแหน่ง | 0.01 มม | ||||||
| สนับสนุนวิธีการให้อาหาร | 8/12/16/24/32/44 มม. เครื่องป้อนลมและไฟฟ้า, ตัวป้อนการสั่นสะเทือน, การป้อนท่อ, ถาด IC | ||||||
| บังคับช่วงการติดตั้ง | นาที. | 0402 | 0201 | ||||
| สูงสุด | 15 * 15 มม | ระยะพินพิน 45 มม. * 45 มม. ≥0.3มม. SSOP, QFP, BGA เป็นต้น | |||||
| น้ำหนัก (กก.) | 100 | 350 | 450 | 450 | 550 | 880 | |
| ขนาด (mm) | 1050 * 850 * 660 | 1180 * 1080 * 880 | 1095 * 1165 * 1400 | 1335 * 1230 * 1420 | 1500 * 1280 * 1410 | ||
