| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| เครื่องป้อน: | letf: 29pcs; letf: 29 ชิ้น; right:29pcs ขวา: 29pcs | หัวตำแหน่ง: | 2pcs |
|---|---|---|---|
| หัวฉีด: | หัวฉีด 4 แบบ (Juki) | ความเร็ว: | 3000cph with vision; 3000cph ด้วยวิสัยทัศน์; without vision 5000cph ไม่มีสาย |
| ความถูกต้อง: | 0.025mm | ขนาด PCB: | 10 * 10mm - 345 * 355mm |
| ความแม่นยำในการติดตั้ง: | ± 0.025mm | แรงดันไฟฟ้า: | 220V (110V), 50Hz |
| น้ำหนักสุทธิ: | 75kg | มิติเครื่อง: | L 960mm * W 705mm * H 335mm |
| เน้น: | 345 * 355mm PCB Pick and Place Machine,10 * 10mm PCB Pick And Place Machine,345 * 355mm LED Assembly Equipment |
||

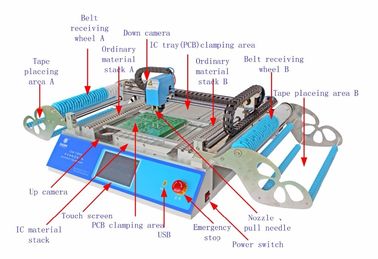

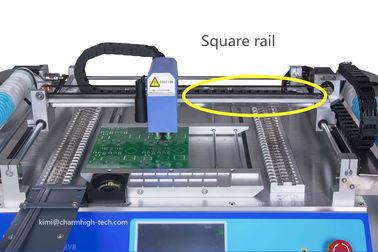

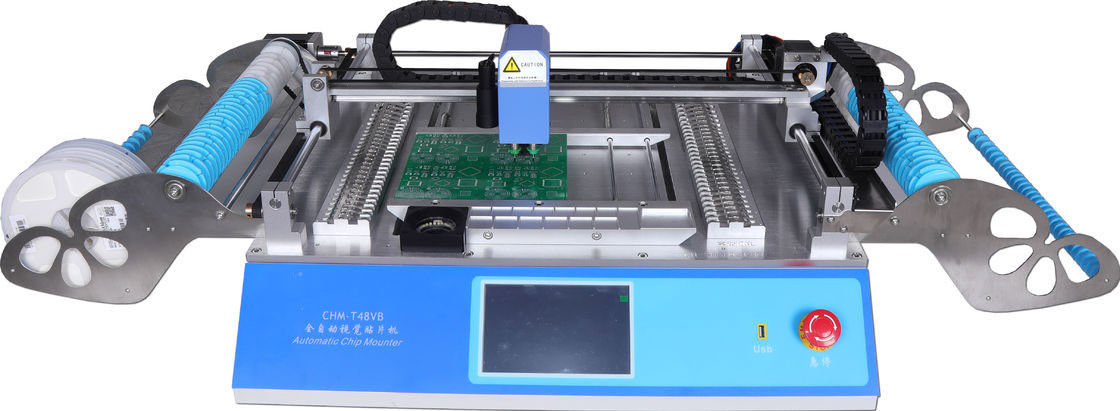

4 หัวฉีดกล้องคู่บนโต๊ะ PCB Pick And Place Machine
คำอธิบาย:
| พื้นที่ PCB | 10 มม. * 10 มม. - 355 มม. * 355 มม |
| แกน XY เดินทาง | 420 * 460 มม |
| ช่วงการเคลื่อนที่ของแกน Z | 15 มม |
| ตำแหน่งหัว | 2 ชิ้น |
| เครื่องป้อน |
ซ้าย 29 ชิ้น + ขวา 29 ชิ้น 8 มม. = 44 ชิ้น, 12 มม. = 8 ชิ้น, 16 มม. = 4 ชิ้น, 24 มม. = 2 ชิ้น, กอง IC ด้านหน้า = 14 ชิ้นถาด IC ที่ผู้ใช้กำหนด |
| ระบบการมองเห็น | กล้องคู่ (กล้องขึ้นและลง) |
| ไดรฟ์ | ระบบเซอร์โวไดรฟ์เซอร์โวควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่พลาดขั้นตอน |
| การตรวจจับการกลับตัวเองของแกน Z | ใช่ป้องกันไม่ให้หัวฉีดแตก |
| ดึงขากลับเอง | ใช่ |
| วิธีการตรวจจับวัสดุรั่ว | การตรวจจับสูญญากาศการตรวจจับการมองเห็น |
| หน้าจอสัมผัส | หน้าจอสัมผัสอุตสาหกรรมขนาด 7 นิ้ว |
| กระดานหลัก | กระดานหลักของอุตสาหกรรมการวิจัยอิสระ |
| ระบบ | ระบบลินุกซ์ในตัว |
| ความเร็วในการติดตั้ง | 5000cph (ปิดการมองเห็น);3000cph (เปิดการมองเห็น) |
| ความแม่นยำในการติดตั้ง | ± 0.025 มม |
| ส่วนประกอบ | 0402-5050, SOP, QFN (ความกว้างของเทป: 8MM, 12MM, 16MM, 24MM) |
| ขนาดเครื่อง | L 960 มม. * กว้าง 705 มม. * สูง 335 มม |
| ปั๊มสุญญากาศ | -92KPA (2 ชิ้น, ในตัว, ประเภทปิดเสียง) |
| แหล่งอากาศภายนอก | ไม่จำเป็นต้องใช้ (ปั๊มสูญญากาศปิดเสียงในตัวเครื่อง 2 ชิ้น) |
| พีซีภายนอก | ไม่จำเป็น |
| แรงดันไฟฟ้า | 220V (110V), 50Hz |
| น้ำหนักสุทธิ | 75 กก |
| น้ำหนักรวม | 86 กก. / 116 * 81 * 52 ซม. ---- บรรจุไม้ |
ความได้เปรียบทางการแข่งขัน:
1. ซอฟต์แวร์ที่สะดวกระบบลินุกซ์ในตัวของเครื่องบอร์ดหลักของอุตสาหกรรมที่มีเสถียรภาพมากการทำงานที่เป็นอิสระไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอกการทำงานง่ายและสะดวกยิ่งขึ้น
2. ระบบ CCD ของกล้องสองตัวบนและล่างช่วยแก้ไขตำแหน่งของส่วนประกอบแต่ละชิ้นให้แม่นยำมากโดยเฉพาะสำหรับ IC (สูงสุด 22 * 22 มม.)
3. เครื่องรองรับส่วนประกอบต่างๆทุกประเภทตั้งแต่ 0402, 0603- QFN ตลอดจนเทปตัดท่อ IC หรือ IC จำนวนมากเครื่องสามารถวาง PCB ได้หลายชนิด
4. มีตัวยึด PCB แบบยืดหยุ่นและมีถาด IC แบบกำหนดเองตัวป้อน IC ด้านหน้าจำนวนมากสะดวกมาก
5. วิสัยทัศน์ยังสามารถจุดกำเนิดเครื่องแก้ไขที่สองตรวจสอบให้แน่ใจว่าจุดกำเนิดถูกต้อง
6. 2 หัว / 4 หัวพร้อมหัวฉีด Juki ที่แม่นยำสูงพร้อมแม่เหล็กไม่จำเป็นต้องถอดชิ้นส่วนด้วยประแจหัวฉีดสามารถหมุนมุมได้ -180 องศา ~ +180 องศาการวางความสูงสามารถปรับได้ความสูงของส่วนประกอบสูงสุดของเครื่อง 4 เครื่องคือ 5 มม. และ 5 เครื่อง serails ความสูงสูงสุดคือ 10 มม.
7. 4 ขาดึงของเครื่อง serails กลับโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก, พินดึงไม่ติดเครื่อง 5 อนุกรมโดยใช้เครื่องป้อนลมอัตโนมัติของ Yamaha ความเร็วที่เร็วขึ้น
8. การตรวจจับแกน Z หัวตำแหน่งสามารถตรวจจับความสูงและมุมโดยอัตโนมัติกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อป้องกันไม่ให้เกิดการแตกหัก
9. การควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสมอเตอร์จะไม่สูญเสียขั้นตอน
10. ปรับเทียบ PCB ด้วยกล้องวิชันสองตัว (เครื่องจะค้นหา 2 จุดอัตโนมัติ) แก้ไขออฟเซ็ตของ PCBcalirbate 2 จุดเท่านั้นส่วนประกอบที่เหลือจะทำการแก้ไขอัตโนมัติการสอบเทียบสามารถทำได้อย่างรวดเร็วและแม่นยำสำหรับ PCB ไม่จำเป็นต้องสนใจเรื่องออฟเซ็ตไม่จำเป็นต้องคำนวณอินพุต
11. มาพร้อมกับการตรวจจับสูญญากาศหากชิ้นส่วนหนึ่งดูดคดมันจะโยนไปยังโซนฟีดโดยอัตโนมัติจากนั้นเลือกอันใหม่เพื่อติดตั้งอีกครั้ง
12. มาพร้อมกับการตรวจจับการมองเห็นกล้องจะแก้ไขมุมของส่วนประกอบโดยอัตโนมัติและวางลงบนบอร์ด PCB ในตำแหน่งที่ถูกต้องหากหัวไม่หยิบส่วนประกอบกล้องจะตรวจจับและกลับไปหยิบอีกครั้ง 3 ครั้งไม่หยิบเครื่องจะส่งเสียงเตือนและหยุด
13. หากขาดวัสดุมันจะตรวจจับอัตโนมัติแล้วปลุก;หลังจากจัดหาวัสดุแล้วทำงานต่อโดยไม่จำเป็นต้องเริ่มต้นใหม่
14. รองรับชุด PCB จำนวนเท่าใดก็ได้
15. หากไม่มีไฟล์ PCB หรือไม่ใช้ซอฟต์แวร์โหลดไฟล์งานคุณสามารถสร้างไฟล์ใหม่เพื่อตั้งโปรแกรมได้
16. มาพร้อมกับเครื่องมือแปลงไฟล์ (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์และโหลดไฟล์งานเข้าเครื่องด้วยพอร์ต USB สะดวกรวดเร็ว
17. สนับสนุนขั้นตอนเดียว
