| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| ความเร็วชิปสูงสุด: | 12000Pcs / ชั่วโมง | อัดอากาศ: | 0.5-0.6MPa |
|---|---|---|---|
| ความแม่นยำของตำแหน่ง: | 0.01mm | กระพ้อ: | 60 (ก่อน 24 หลังจาก 36) |
| น้ำหนัก: | 450 กิโลกรัม | สี: | สีขาว |
| ขนาด: | 1395 * 1180 * 1376 มม | เปิดฝาครอบสัญญาณเตือน: | ชะลอหรือลดลง |
| โหมดการปรับราง: | คู่มือ + อัตโนมัติ | MAX PCB Area: | 600 * 430mm |
| ช่วงบัฟเฟอร์หัวฉีด: | 5mm | ถาด: | สนับสนุน 12 กลุ่ม |
| เน้น: | 1395 * 1180 * 1376mm PCB Assembly Machine,5mm PCB Assembly Machine,5mm PCB Component Mounting Machine |
||

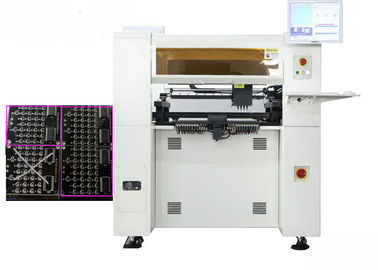

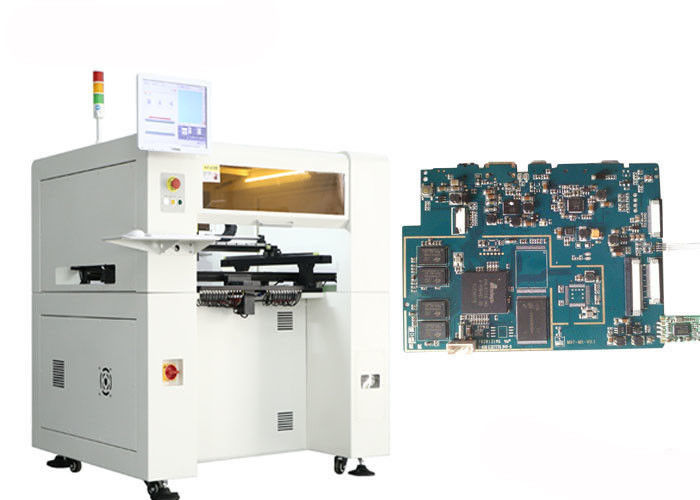

1395 * 1180 * 1376mm Servo Motor 60 Feeders เครื่องประกอบ PCB
ข้อมูลจำเพาะ:
|
เครื่องป้อน |
60 (ก่อน 24 หลัง 36) |
ถาด |
รองรับ 12 กลุ่ม |
||
|
ตำแหน่งหัว |
6 (โดยไม่ต้องเปลี่ยนหัวฉีด) |
กำลังเฉลี่ย |
600 วัตต์ |
||
|
ความแม่นยำของตำแหน่ง |
0.01 มม |
ช่วงบัฟเฟอร์ของหัวฉีด |
5 มม |
||
|
อำนาจ |
220V, 50Hz |
อากาศอัด |
0.5-0.6Mpa |
||
|
ขับเคลื่อนมอเตอร์ |
มอเตอร์เซอร์โว Matsushita |
พื้นที่ PCB สูงสุด |
600 * 430 มม |
||
|
ช่วงการเคลื่อนไหว XY Max |
700 * 619 มม |
||||
|
ช่วงการเคลื่อนที่ของแกน Z |
20 มม |
||||
|
เครื่องป้อนสายพาน |
8,12,16,24 32 มม. Feida, ช็อต Feida XY Transmission: บอลสกรูที่มีความแม่นยำสูงนำเข้า TBI + คู่มือเชิงเส้นสำหรับงานหนัก TBI ที่นำเข้า |
||||
|
ความเร็วชิปสูงสุด |
12000 ชิ้น / ชม |
||||
|
เข้าทางกระดาน |
สามขั้นตอนเข้าสู่บอร์ดจากซ้ายไปขวาการเชื่อมต่ออัตโนมัติ (เข้าสู่บอร์ดเพื่อเป็นบอร์ดบอร์ดรอบอร์ด) การวางตำแหน่งการโอน PCB อัตโนมัติ |
||||
|
ราง XYZ Drive |
คู่มือเชิงเส้นหนักที่มีความแม่นยำสูง TBI |
||||
|
ระบบขับเคลื่อนการเคลื่อนไหว |
พานาโซนิคความเร็วสูงขับเคลื่อนด้วย DSP |
||||
|
แหล่งกำเนิดสุญญากาศของหัวฉีด |
เครื่องกำเนิดสูญญากาศความเร็วสูงพร้อมเครื่องตัดสูญญากาศ |
||||
|
ระบบปฏิบัติการ |
จากระบบปฏิบัติการ Windows บริษัท เทคโนโลยี Kay Yang ได้พัฒนาระบบปฏิบัติการเครื่องวางตำแหน่งอัตโนมัติโดยอิสระ |
||||
|
มุมส่วนประกอบ |
0-360 °ทุกมุมการหมุนแบบซิงโครนัสในการเคลื่อนที่ |
||||
|
โหมดการทำงาน X / Y |
การเร่งเส้นโค้งอัจฉริยะและการเชื่อมโยงเชิงเส้นแบบชะลอตัว |
||||
|
เข้าทางกระดาน |
การเชื่อมต่ออัตโนมัติแบบขั้นตอนเดียวจากซ้ายไปขวาการวางตำแหน่งการโอน PCB อัตโนมัติ |
||||
|
การแสดงภาพ |
2 อัตราส่วนจอแสดงผลการควบคุมอุตสาหกรรม 4: 3 ความละเอียด 1024x760 |
||||
|
การเขียนโปรแกรม |
การเขียนโปรแกรมแบบเพียร์ทูเพียร์การเขียนโปรแกรมด้วยภาพการนำเข้าพิกัดไฟล์ PCB |
||||
|
ระบุจำนวนกล้อง |
กล้องจดจำ Mark, กล้องจดจำความเร็วสูงพร้อมกัน 6 ตัว, กล้องจดจำความแม่นยำสูง 5 ล้านพิกเซล |
||||
|
โหมดการปรับราง |
คู่มือ + อัตโนมัติ |
||||
|
เปิดฝานาฬิกาปลุก |
ช้าลงหรือลง |
||||
|
การเพิ่มประสิทธิภาพตำแหน่ง |
โปรแกรมจะปรับแต่งตำแหน่งที่เสร็จสมบูรณ์โดยอัตโนมัติเพื่อดำเนินการผลิตต่อโดยไม่ต้องรอการรีเซ็ต |
||||
|
โหมดติดตั้ง |
คู่มือกึ่งอัตโนมัติอัตโนมัติเต็มรูปแบบ |
||||
|
หน้าต่างการทำงาน |
จอแสดงผลคู่ก่อนและหลังการใช้งานการออกแบบที่ใช้งานง่ายมากขึ้น |
||||
|
การเชื่อมต่ออัตโนมัติ |
เชื่อมต่อกับอุปกรณ์สัญญาณแถบด้านหน้าและด้านหลังโดยอัตโนมัติ |
||||
|
ปุ่มทางลัด |
ออฟไลน์รีเซ็ตการทำงานอัตโนมัติเพื่อล้างการเตือนภัย |
||||
|
บังคับช่วงการติดตั้ง |
เหมาะสำหรับ 0402, 0603, 0805, 1206, ลูกปัดหลอด LED, ไดโอด, ไตรโอด, SOT, QFP, BGA ที่มีพินพินมากกว่า 0.3 มม. ในช่วง 45 * 45 มม. |
||||
|
น้ำหนัก |
450 กก |
ขนาด |
1395 * 1180 * 1376 มม |
||
คุณสมบัติ:
อุปกรณ์ที่มีความแม่นยำสูงเครื่องนี้มีกล้องแปดตัวเครื่องหมายกล้องความแม่นยำสูงกล้องจดจำความเร็วสูงหกตัวสามารถติดตั้ง 0402-5050 RCA ได้อย่างมีประสิทธิภาพทรานซิสเตอร์สองตัว SOP ชิป QFP-256 BGA และขนาดอื่น ๆ 45 มม. * การรับรู้ขนาด 45 มม. ของส่วนประกอบภายในตำแหน่ง
ไดรฟ์ XY โดยใช้บอลสกรูเจียรนัยที่มีความแม่นยำสูงนำเข้า + คู่มือเชิงเส้นหนักที่นำเข้าตำแหน่งที่รวดเร็วเสียงรบกวนต่ำความแม่นยำสูง
ความเสถียรโดยใช้เซอร์โวมอเตอร์และไดรฟ์ของญี่ปุ่น Matsushita, คู่มือเชิงเส้นที่แม่นยำ TBI, เครื่องกำเนิดสูญญากาศของญี่ปุ่น, หัวฉีดที่มีความแม่นยำสูงของ JUKI, ระบบให้อาหารอัตโนมัติแบบรวมระบบคอมพิวเตอร์อุตสาหกรรมพีซีที่มีการกำหนดค่าสูงช่วยปกป้องการทำงานในระยะยาวของเครื่องได้อย่างมีประสิทธิภาพ
การส่งสัญญาณสามขั้นตอนจากซ้ายไปขวาการเชื่อมต่ออัตโนมัติ (ส่วนแรกมีหน้าที่ในการรอบอร์ดส่วนที่สองมีหน้าที่ในการติดบอร์ดออกจากเครื่องเข้าสู่ reflow) ประหยัดเวลาบอร์ดพาสได้อย่างมีประสิทธิภาพประสิทธิภาพที่สูงขึ้น .
