Beijing Silk Road Enterprise Management Services Co.,LTD
ปักกิ่งเส้นทางสายไหม Enterprise Management Services จำกัด
ปักกิ่งเส้นทางสายไหม Enterprise Management Services จำกัด
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| กำลังไฟ:: | 4.5kW | บัดกรีพื้นที่สูงสุด: | 960 มม. * 300 มม |
|---|---|---|---|
| ตัวเลือกการจัดส่ง: | การส่งผ่านเครือข่าย | โซนอุณหภูมิ: | 5 |
| ความเร็วของสายพานลำเลียง: | 0-1600mm / นาที | โหมดควบคุมอุณหภูมิ: | การควบคุมวงปิด PID |
| ขนาดโดยรวม: | 1450 × 630 × 470mm | เวลาที่ร้อน: | ประมาณ 15 นาที |
| ปริมาณโซนทำความเย็น: | 1 | ปริมาณโซนความร้อน: | upper3 / down2 |
| เน้น: | 4.5kw SMT Reflow Oven,960mm SMT Reflow Oven,4.5kw Reflow Soldering Machine |
||

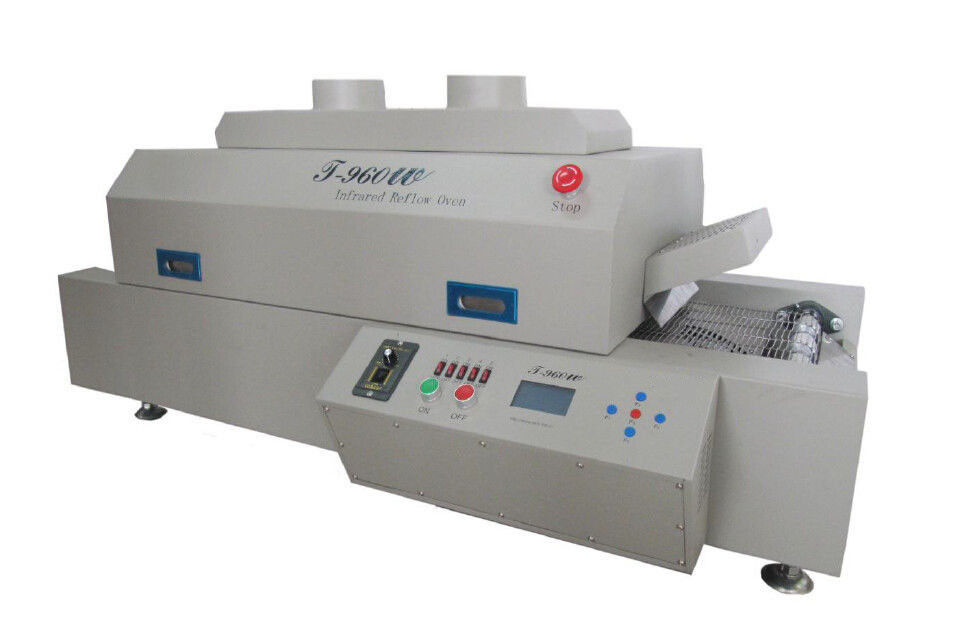

เครื่องทำความร้อนอินฟราเรด LED อัตโนมัติเตาอบ Reflow SMT
พารามิเตอร์ทางเทคนิค
|
ปริมาณโซนร้อน |
บน 3 / ลง 2 |
|
ความยาวของเขตร้อน |
960 มม |
|
ประเภทความร้อน |
sirocco ระดับอัจฉริยะและความร้อนอินฟราเรดอย่างรวดเร็ว |
|
ปริมาณโซนทำความเย็น |
1 |
|
ความกว้างสูงสุดของบอร์ด PCB |
300 มม |
|
ทิศทางการดำเนินงาน |
ซ้ายขวา |
|
ตัวเลือกการจัดส่ง |
เกียร์สุทธิ + โซ่ |
|
ความเร็วของสายพานลำเลียง |
0-1600mm / นาที |
|
แหล่งจ่ายไฟ |
สามเฟส 5 สาย 380V 50 / 60Hz |
|
พลังสูงสุด |
4.5 กิโลวัตต์ |
|
เวลาร้อนขึ้น |
ประมาณ 15 นาที |
|
ช่วงการควบคุมอุณหภูมิ |
อุณหภูมิห้อง ~ 300 |
|
โหมดควบคุมอุณหภูมิ |
การควบคุมวงปิด PID |
|
ความแม่นยำในการควบคุมอุณหภูมิ |
± 3 |
|
ค่าเบี่ยงเบนการกระจายอุณหภูมิ PCB |
± 2 |
|
ขนาดโดยรวม |
1450 × 630 × 470 |
ลักษณะเฉพาะ:
1. เครื่องนี้ใช้เทคโนโลยีอินฟราเรดเพื่อเสริมสร้างระบบทำความร้อนด้วยลมร้อนพร้อมกับเสถียรภาพความเร็วลมล้อลมออกแบบพิเศษความสม่ำเสมอของอุณหภูมิสำหรับแหล่งกำเนิดแสง LED ใหม่ส่วนประกอบ BGA เชื่อมต่อเนื่อง
2. เครื่องนี้ติดตั้งตีนตะขาบระบบทำความร้อนห้าโซนโดยไม่ขึ้นอยู่กับแต่ละโซนอุณหภูมิโดยใช้การหมุนเวียนแบบบังคับการควบคุม PID อิสระความร้อนอิสระบนและล่างอุณหภูมิของห้องเตาถูกต้องสม่ำเสมอความจุความร้อนขนาดใหญ่ความร้อนเร็ว จากอุณหภูมิห้องถึงอุณหภูมิในการทำงานน้อยกว่าหรือเท่ากับ 20 นาที
3. การทำความร้อนแบบเส้นโค้งอัจฉริยะการเลือกเส้นโค้งความจุขนาดใหญ่ที่มีเส้นโค้งเทคโนโลยีแปดเส้นสามารถตอบสนองความต้องการของกระบวนการเชื่อมทุกประเภท
4. เทคโนโลยีการควบคุมที่ตั้งโปรแกรมได้เส้นโค้งฟังก์ชันหน่วยความจำที่ตั้งไว้ล่วงหน้าตามเส้นโค้งที่ตั้งไว้ล่วงหน้าของคุณทำให้กระบวนการเชื่อมทั้งหมดเป็นไปโดยอัตโนมัติ
5. วัดโดยใช้อุณหภูมิเทอร์โมคัปเปิลและเพิ่มวงจรชดเชยการวัดอุณหภูมิมีความแม่นยำมากขึ้นเพื่อให้เส้นโค้งสมบูรณ์แบบมากขึ้น
6. เทคโนโลยีการควบคุมอุณหภูมิอัจฉริยะ PID ช่วยให้สามารถควบคุมอุณหภูมิได้แม่นยำยิ่งขึ้นไม่มีการนำเข้าเอาต์พุตรีเลย์โซลิดสเตตสูงในปัจจุบันสามารถหลีกเลี่ยงความร้อนอย่างรวดเร็วหรือไม่หยุดชะงักความร้อนที่เกิดจากชิปหรือแผงวงจรเสียหายกระบวนการเชื่อมทั้งหมดทางวิทยาศาสตร์และความปลอดภัยมากขึ้น
7. ระบบขับเคลื่อนมอเตอร์อินเวอร์เตอร์ที่นำเข้า, การควบคุมความเร็ววงปิด PID พร้อมตัวลดกังหันที่นำเข้า 1: 150 การทำงานที่ราบรื่นช่วงความเร็วที่ปรับได้ 0-1500mm / นาที;
8. การใช้โครงสร้างล้อที่เป็นอิสระและระดับการดูแลสายพานตาข่ายสแตนเลสพิเศษ B คำการใช้งานที่ราบรื่นทนต่อการสึกหรอทนทานความเร็วที่แม่นยำถึงบวกหรือลบ 10mm / นาที;
9. แยกโซนทำความเย็นเพื่อให้แน่ใจว่าอุณหภูมิต่ำของ PCB เมื่อบอร์ดที่ต้องการ;

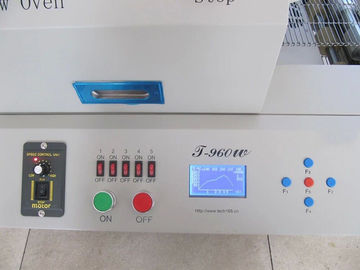

10. อินเทอร์เฟซสำหรับคนเครื่องจักรที่เป็นมิตรจอ LCD ที่สมบูรณ์แบบโดยไม่ต้องเชื่อมต่อกับพีซีกับกระบวนการทำความร้อนทั้งหมดได้อย่างรวดเร็ว
11. รูปลักษณ์ที่แข็งแกร่งขนาดกะทัดรัดตั้งแต่ต้นจนจบรวบรวมตามเทคโนโลยีโหมดการจัดวางแบบเมซาคุณจึงมีพื้นที่มากขึ้นคำแนะนำง่ายๆคุณจะเห็น
องค์ประกอบหลัก:
1 x เตาอบ Reflow
1 x สายเคเบิล
1 x คู่มือการใช้งาน
บันทึก:
1. เครื่องต้องต่อสายดิน
2. ผู้รับผิดชอบการดำเนินการ.
3. โซ่ขับ 7 วันบวกน้ำมันหล่อลื่นอุณหภูมิสูง
4. อย่าวางใกล้กับสินค้าอันตรายที่ติดไฟได้ในปัจจุบันเครื่อง reflow
5. อย่าเอื้อมเข้าไปในเครื่อง reflow ที่ทำงานปกติ
6. อย่าใส่สิ่งแปลกปลอมในการส่งสัญญาณออนไลน์
การบำรุงรักษาตามปกติ:
1. ดูแลตู้ให้สะอาด
2. ตรวจสอบแขนพัดลมหลวม
3. ตรวจสอบพัดลมและมอเตอร์ไฟฟ้า
4. มีเสียงผิดปกติหรือไม่ให้ตรวจสอบว่าไดรฟ์ของพัดลมมีความยืดหยุ่น
5. ตรวจสอบว่ามีสิ่งแปลกปลอมขวางช่องระบายอากาศหรือไม่
6. ตรวจสอบสายพานเกียร์หลวมเกินไป
7. ตรวจสอบว่ามีเสียงผิดปกติของกล่องไฟฟ้าหรือไม่
8. ตรวจสอบชิ้นส่วนเกียร์หลวมและมีเสียงผิดปกติ
9. ในการตรวจสอบเครื่องก่อนสตาร์ทแรงดันไฟฟ้าที่ใช้งานอยู่ในช่วงที่ปลอดภัยหรือมีเสถียรภาพเพื่อให้มั่นใจว่าการทำงานของส่วนประกอบอาจเป็นไปอย่างปลอดภัยตรวจสอบไฟและตรวจสอบพารามิเตอร์ต่างๆว่าเหมือนกันเมื่อปิดเครื่องครั้งล่าสุดอย่าให้การปิดเครื่องเพื่อหยุดสายพานลำเลียงในเครื่องที่ยังคงมีอุณหภูมิสูงอยู่เพื่อหลีกเลี่ยงไม่ให้สายพานลำเลียงที่อุณหภูมิสูงจะเร่งการเสื่อมสภาพที่ดีที่สุดคือปล่อยให้อุณหภูมิของเครื่องลดลงอีกครั้งเพื่อหยุดสายพานลำเลียง
10. หล่อลื่นล้อขับเคลื่อนด้วยน้ำมันหล่อลื่นที่มีอุณหภูมิสูงจะทาทุกสองเดือน
11. การทำงานของเครื่องความเร็วมอเตอร์ที่อุณหภูมิสูงในระยะยาวน้อยกว่าสัปดาห์ละสองครั้งเพิ่มน้ำมันอุณหภูมิล้อเพื่อรักษาการทำงานที่ราบรื่น
12. ทำความสะอาดคราบเหนียวและมอเตอร์ในคราบต่างๆบนใบมีดเพื่อไม่ให้เกิดไฟฟ้าลัดวงจรหรือพัดลมไหม้
13. เมื่อเครื่องใช้ระบบสามเฟสห้าสายเครื่องจะต้องต่อสายดิน

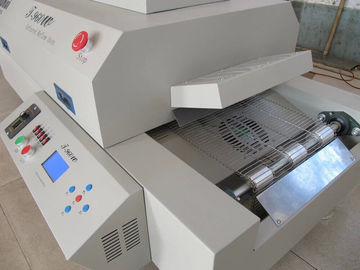

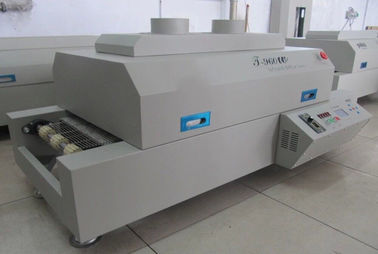

รูปภาพดังต่อไปนี้:
