| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| เงื่อนไข: | ใหม่ | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอ |
|---|---|---|---|
| สถานที่ให้บริการในท้องถิ่น: | ไม่มี | ที่ตั้งโชว์รูม: | ไม่มี |
| การประกัน: | 1 ปี | ชื่อผลิตภัณฑ์: | วางเครื่อง \ Mounter LED \ เครื่องประกอบ LED |
| ความเร็วในการติดตั้งสูงสุด: | 11000Pcs / ชั่วโมง | จำนวนตัวป้อน: | 64 |
| จำนวนตำแหน่ง / หัวต่อ: | 6 | จำนวนถาดวัสดุ: | 6 |
| พลังงานเฉลี่ย: | 500W | ความแม่นยำของตำแหน่ง: | 0.01mm |
| ช่วงบัฟเฟอร์ของหัวฉีดสุญญากาศ: | 4.5mm | แหล่งจ่ายไฟ: | 220V 50Hz |
| อัดอากาศ: | 0.5-0.6MPa | ||
| เน้น: | เครื่องประกอบ SMD 500W,เครื่องประกอบ SMD 4.5 มม.,เครื่องติดตั้ง SMD 500W |
||

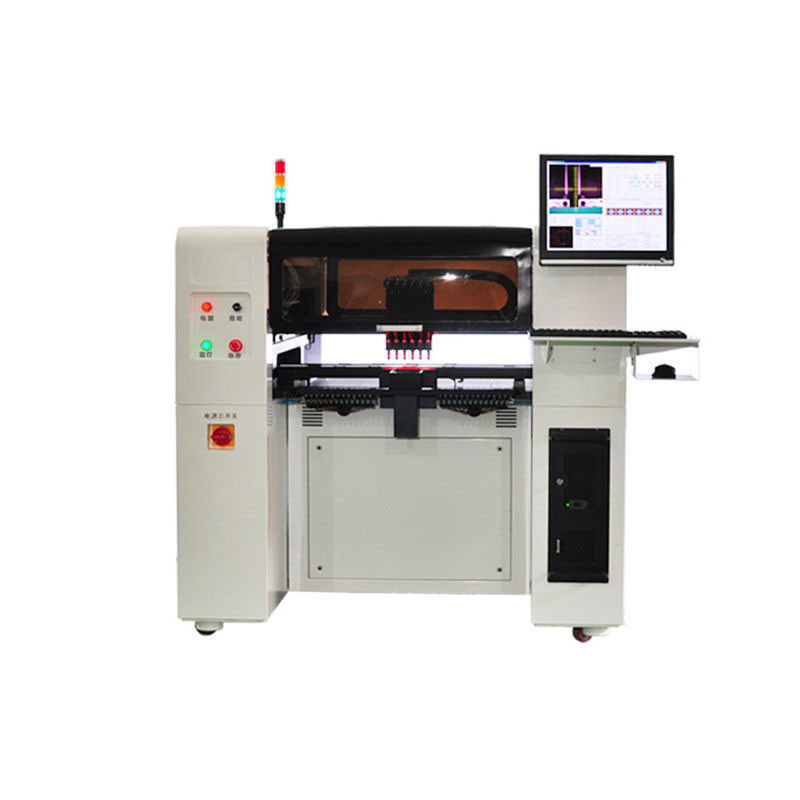

6 หัว 64 Feeders เครื่องประกอบ SMD ความเร็วสูง
ใบสมัคร
เครื่องจัดตำแหน่ง SMD สามารถใช้เทคนิคการติดตั้งบนบอร์ด PCB สี่เหลี่ยม, บอร์ด PCB กลม, พื้นผิวอลูมิเนียมและแถบไฟผลิตภัณฑ์สำเร็จรูปสามารถใช้ในการผลิตตัวต้านทาน - ตัวเก็บประจุไดโอดบรรจุภัณฑ์กระบอกแก้วไตรโอดแพ็คเกจ TQFP แพ็คเกจ QFN แพ็คเกจ QFP แพ็คเกจ BGA ขั้วหลอด ฯลฯ
พารามิเตอร์ทางเทคนิค
| ความเร็วในการติดตั้งสูงสุด: | 11000 ชิ้น / ชม |
| ความเร็วในการติดตั้งเฉลี่ยที่ใช้ได้จริง: | 8600 ชิ้น / ชม |
| จำนวนตัวป้อน: | 64 |
| จำนวนตำแหน่ง / หัวยึด: | 6 |
| จำนวนถาดวัสดุ: | 6 |
| กำลังเฉลี่ย: | 500 วัตต์ |
| ความแม่นยำของตำแหน่ง: | 0.01 มม |
| ช่วงการบัฟเฟอร์ของหัวดูดสุญญากาศ: | 4.5 มม |
| แหล่งจ่ายไฟ: | 220V, 50Hz |
| การบีบอัดอากาศ: | 0.5-0.6Mpa |
| น้ำหนัก: | 580 กก |
| มิติ: | 1316 * 1360 * 1340 มม |
| พื้นที่แผงวงจรสูงสุด: | 510 × 450 มม |
| ช่วงการเคลื่อนที่สูงสุดของแกน Z: | 20 มม |
การกำหนดค่า
ระบบควบคุมคอมพิวเตอร์
เครื่องจัดตำแหน่ง SMD โดยทั่วไปจะติดตั้งจอคอมพิวเตอร์และเมาส์รองรับ XP และ Windows 7 ช่วยให้สามารถเขียนโปรแกรมภาพและนำเข้าไฟล์ PCB ได้เนื่องจากระบบปฏิบัติการที่เป็นมนุษย์
ตัวโหลด PCB อัตโนมัติ
เครื่องจัดตำแหน่ง SMD สามารถวางบอร์ด PCB ที่พิมพ์เสร็จแล้วลงบนแทร็กได้โดยตรงเพื่อให้เกิดการโหลดบอร์ดอัตโนมัติเล็งและวางและติดตั้งรองรับ multi-feeders: สูงสุด 64 feedersขนาดของถาด IC มาตรฐานตัวป้อนท่อตัวป้อนแท่งสามารถปรับได้
การระบุซิงโครนัสโดยกล้องหกชุด
เครื่องกำหนดตำแหน่ง SMD มีกล้อง 8 ตัว: MARK 1 ตัวกล้องความแม่นยำสูง 1 ตัวและกล้องความเร็วสูง 6 ตัวสามารถระบุการระบุซิงโครนัส 6 หัวเพื่อให้แน่ใจว่าความเร็วและความแม่นยำในการติดตั้งการกำหนดค่ามาตรฐานคือหัวดูดความแม่นยำสูง 16 JUKI

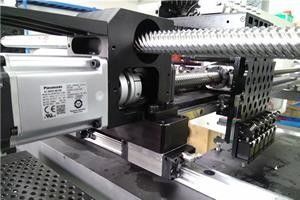

ระบบเซอร์โว
เครื่องกำหนดตำแหน่ง SMD ติดตั้งระบบเซอร์โวที่นำเข้าจาก Panasonic ประเทศญี่ปุ่นด้วยความแม่นยำและเสถียรภาพสูงเพื่อให้แน่ใจว่ามีการติดตั้งที่มั่นคงตลอด 24 ชั่วโมง
เชื่อมต่อ
ใช้โซ่ลากที่ทนแรงดันสูงและทนต่อการสึกหรอซึ่งเป็นประเภทเดียวกับเครื่องจักรที่นำเข้าโซ่ลากสามารถรับแรงกดพิสูจน์ได้หลายพันเท่า
ติดตาม
ใช้แทร็กที่มีความแม่นยำสูงจาก TBI Taiwan ซึ่งมีเสียงรบกวนต่ำและมีความแม่นยำสูงเพื่อให้แน่ใจว่าอัตราความแม่นยำของชิป BGA
สายพานลำเลียง
เครื่องจัดตำแหน่ง SMD นี้สามารถเชื่อมต่อกับสายพานลำเลียงโดยอัตโนมัติซึ่งสามารถขนส่งบอร์ด PCB ไปยังเครื่องบัดกรี SMD reflow โดยไม่ต้องใช้ผู้ช่วยด้วยตนเองจึงช่วยประหยัดค่าแรง
พารามิเตอร์การกำหนดค่า
มอเตอร์ขับเคลื่อน: เซอร์โวมอเตอร์จาก Panasonic ประเทศญี่ปุ่น
โหมดการระบุ: การระบุซิงโครนัสโดยกล้องหกตัว
แหล่งสูญญากาศของหัวดูด: เครื่องกำเนิดสูญญากาศพร้อมฟังก์ชั่นทำลายสูญญากาศ
ตัวป้อนสายพาน: 8mm, 12mm, 16mm, 24mm และ FEEDER (STICK) ซึ่งสามารถติดตั้งชิปบรรจุภัณฑ์ทรงกระบอกได้
แทร็กไดรเวอร์ XYZ: แทร็กเชิงเส้นสำหรับโหลดหนักที่มีความแม่นยำสูง TBI
ระบบขับเคลื่อนการเคลื่อนไหว: ไดรเวอร์ DSP ความเร็วสูงของพานาโซนิค
ระบบปฏิบัติการ: Windows: รองรับ windows XP, win7
มุมของส่วนประกอบ: มุมใดก็ได้ตั้งแต่ 0-360 °;การหมุนแบบซิงโครนัสระหว่างการเคลื่อนไหว
โหมดการทำงาน X / Y: การเชื่อมโยงของเส้นโค้งที่วิ่งและการเร่งความเร็วและการลดความเร็วในการวิ่งตรง
การวางตำแหน่งของ fiducial MARK: สามารถตั้งค่า Fiducial MARK ได้อย่างอิสระ
คำเตือนความล้มเหลว: น่ากลัวสำหรับการขาดแคลนวัสดุ
โหมดการโหลดบอร์ด: การเชื่อมต่ออัตโนมัติขั้นตอนเดียวจากซ้ายไปขวาตำแหน่งการถ่ายโอน PCB อัตโนมัติโหลดบอร์ดด้วยตนเอง
การแสดงภาพ: จอภาพควบคุมอุตสาหกรรมขนาด 17 นิ้ว;มาตราส่วน: 4: 3;ความละเอียด: 1280x1024
โหมดการเขียนโปรแกรม: ชี้ไปที่จุดการสอนการเขียนโปรแกรมการเขียนโปรแกรมด้วยภาพและการประสานการนำเข้าไฟล์ PCB เป็นต้น
จำนวนกล้องระบุตัวตน: หนึ่ง MARK กล้องความเร็วสูง 6 ตัวและกล้องความแม่นยำสูงหนึ่งตัว
คุณสมบัติ
เครื่องจัดตำแหน่ง SMT มีคุณสมบัติดังต่อไปนี้:
1. จุดเด่นที่ใหญ่ที่สุดของเครื่องนี้คือกล้อง 5 ล้านพิกเซลระดับมืออาชีพสำหรับการติดตั้งชิปสามารถรับรู้การติดตั้งชิปที่มีประสิทธิภาพซึ่งระยะห่างของตะกั่วมากกว่า 0.3 มม. และระยะห่างศูนย์กลางมากกว่า 0.5 มม. ในพื้นที่ 40 * 40 มม. โดยมีอัตราความสำเร็จมากกว่า 98%
2. เครื่องจัดตำแหน่ง SMT ติดตั้งกล้องความเร็วสูงเพิ่มเติมอีก 6 ตัวซึ่งสามารถระบุตัวตนแบบซิงโครนัส 6 หัวได้สิ่งนี้สามารถปรับปรุงประสิทธิภาพการติดตั้งได้อย่างมากซึ่งเพิ่มขึ้นเป็นสองเท่าจากพื้นฐานเดิม
3. นอกจากนี้ยังมีสองฟังก์ชั่นดังต่อไปนี้: เครื่องหมาย fiducial การสแกนอัตโนมัติและการโหลดอัตโนมัติของบอร์ดฟังก์ชั่นเหล่านี้สามารถปรับปรุงความแม่นยำในการติดตั้งเพิ่มเติมระหว่างการเปลี่ยนบอร์ด PCB และทำให้การทำงานง่ายขึ้นนอกจากนี้ยังสามารถเชื่อมต่อกับชุดอุปกรณ์อื่น ๆ เพื่อสร้างสายการผลิต SMT ที่สมบูรณ์
4. เครื่องจัดวาง SMT นี้สามารถเชื่อมต่อกับสายพานลำเลียงโดยอัตโนมัติซึ่งสามารถขนส่งบอร์ด PCB ไปยังเครื่องบัดกรี SMT reflow โดยไม่ต้องใช้ผู้ช่วยด้วยตนเองจึงช่วยประหยัดค่าแรง
