| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| เงื่อนไข: | ใหม่ | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอสนับสนุนออนไลน์ |
|---|---|---|---|
| การประกัน: | 1 ปี 18 เดือน | ชื่อ: | เลือกและวางเครื่อง pcb assembly |
| ส่วนประกอบที่ใช้งานได้: | 0402, 0603, 0805, 1206, ไดโอด, triode, BGA SOT, ฯลฯ | ความเร็วในการติดตั้ง: | 5000CPH |
| MAX PCB Area: | 480x300mm | ความจุป้อน: | 46 |
| การใช้: | การประกอบแผงวงจร / การผลิตไฟ LED | ประเภทตัวป้อน: | 8/12/16/24 / 32mm เครื่องป้อน, เครื่องสั่นสะเทือน, ชิปหลอด |
| ปริมาณหัวฉีด: | 4 | ระยะการจัดส่งสินค้า: | EXW / CIF |
| เน้น: | 5000CPH เครื่องรับและวาง SMD,เครื่องติดตั้ง SMD 480x300 มม.,เครื่องติดตั้ง SMD 5000CPH |
||

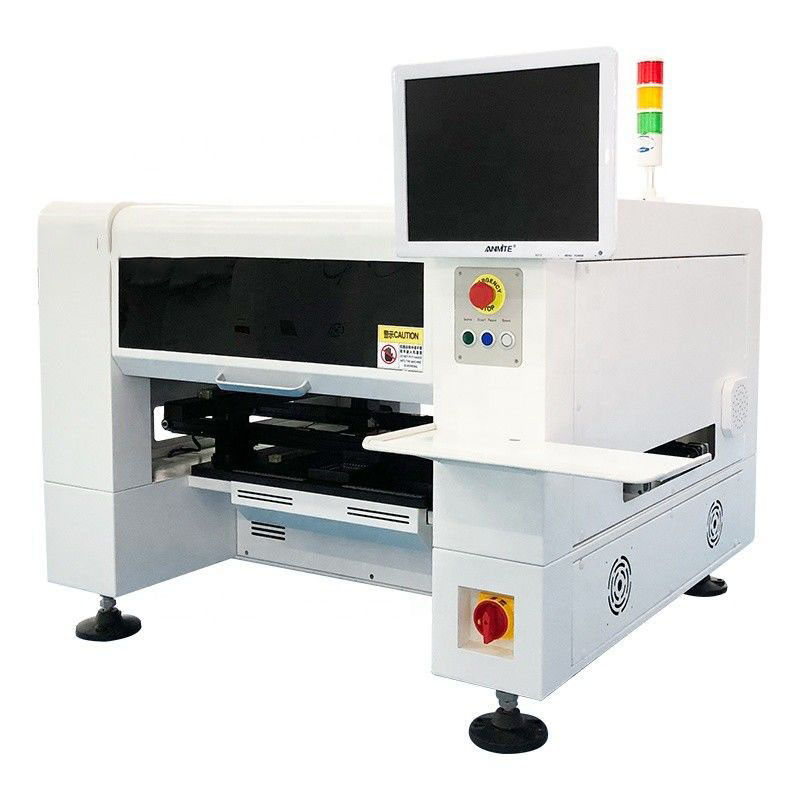

เครื่องติดตั้ง SMD แบบตั้งโต๊ะอัตโนมัติ 5000CPH
1. ความแม่นยำสูง: ติดตั้งกล้อง 6 ชิ้น: กล้องจดจำมาร์ค 1 ชิ้น, กล้องจดจำความแม่นยำสูง 1 ชิ้น 500 ล้านพิกเซลและกล้องจดจำความเร็วสูงแบบซิงโครนัส 4 ชิ้นสามารถติดตั้งส่วนประกอบ 0402-5050, ลูกปัด LED, ไดโอด, ทรานซิสเตอร์, SOP, ระยะพินพินช่วง 40 มม. * 40 มม. ≥0.3มม. ชิป QFP, BGA เป็นต้น
2. ความเร็วที่รวดเร็ว: สูงสุดความเร็วในการติดตั้ง: 7000CPH ความเร็วในการติดตั้งเฉลี่ย: 5000CPH
3. ระบบอัตโนมัติเต็มรูปแบบ: ด้วยรางนำทางสามารถเชื่อมต่อกับเครื่องจักรอื่น ๆ เพื่อให้เกิดการทำงานแบบอินไลน์จึงช่วยลดต้นทุนแรงงานได้มากเพียงต้องการคนเพียงคนเดียวในการทำงานให้เสร็จ
4. เสถียรภาพที่แข็งแกร่ง: พานาโซนิคเซอร์โวมอเตอร์และไดรฟ์, ก้านสกรูบอลบดความแม่นยำสูง TBI + คู่มือเชิงเส้นสำหรับงานหนัก, เครื่องกำเนิดสูญญากาศของญี่ปุ่น, หัวฉีดที่มีความแม่นยำสูงของ JUKI, ระบบรวมการให้อาหารอัตโนมัติและ IPC ที่มีการกำหนดค่าสูง - ความแม่นยำสูงแข็งแรง ความมั่นคงรับประกันการติดตั้งตลอด 24 ชั่วโมงอย่างเสถียร
|
หมายเลขตัวป้อน |
46 |
น้ำหนักผลิตภัณฑ์ |
350KGS |
|
หัวยึด |
4 (ไม่จำเป็นต้องเปลี่ยน Nozzle) |
XYZ Drive Guide Rail |
TBI รางนำเส้นตรงสำหรับงานหนักที่มีความแม่นยำสูง |
|
กำลังเฉลี่ย |
600 วัตต์ |
||
|
ความแม่นยำของตำแหน่ง |
0.01 มม |
ระบบขับเคลื่อนการเคลื่อนไหว |
ไดรเวอร์ DPS ความเร็วสูงของ Panasonic |
|
หัวฉีดช่วงบัฟเฟอร์ |
5.0 มม |
ระบบปฏิบัติการ |
รองรับระบบปฏิบัติการ Windows XP, Win7 |
|
พาวเวอร์ซัพพลาย |
220V, 50Hz |
มุมส่วนประกอบ |
0 ~ 360 °การหมุนแบบซิงโครไนซ์ในการเคลื่อนไหว |
|
เครื่องอัดอากาศ |
0.5-06Mpa |
X / Y โหมดการทำงาน |
การเร่งเส้นโค้งอัจฉริยะและการเชื่อมโยงเชิงเส้นแบบชะลอตัว |
|
ขับมอเตอร์ |
เซอร์โวมอเตอร์ของพานาโซนิค |
||
|
การเพิ่มประสิทธิภาพการติดตั้ง |
โปรแกรมการเพิ่มประสิทธิภาพโดยอัตโนมัติดำเนินการผลิตต่อหลังจากการติดตั้งเสร็จสิ้นโดยไม่ต้องรอการรีเซ็ต |
โหมดตำแหน่ง |
แมนนวลกึ่งอัตโนมัติอัตโนมัติเต็มรูปแบบ |
|
ปุ่มสะดวก |
ออฟไลน์รีเซ็ตการทำงานอัตโนมัติการเตือนที่ชัดเจน |
||
|
แหล่งกำเนิดสุญญากาศหัวฉีด |
เครื่องกำเนิดสูญญากาศเปิด - ปิดความเร็วสูงที่สูญญากาศเสียหาย |
ปลุกเมื่อเปิดฝา |
ลดความเร็วหรือหยุด |
|
สูงสุดพื้นที่ PCB |
480x300 มม |
การเชื่อมต่ออัตโนมัติ |
สามารถเชื่อมต่ออุปกรณ์สัญญาณโดยอัตโนมัติที่ปลายทั้งสองข้าง |
|
XY สูงสุดช่วงการเคลื่อนไหว |
556x680 มม |
วิธีการปรับรางราง |
แมนนวล + อัตโนมัติ |
|
แกน Z สูงสุดช่วงการเคลื่อนไหว |
20 มม |
การแสดงภาพ |
จอแสดงผลควบคุมอุตสาหกรรม 15 "อัตราส่วน 4: 3 ความละเอียด 1024x768 |
|
ตัวป้อนแบบสายพาน |
ตัวป้อน 8/12/16/24/32 มม. ตัวป้อนแบบแท่ง |
โหมดการเขียนโปรแกรม |
การเขียนโปรแกรมแบบจุดต่อจุดการเขียนโปรแกรมด้วยภาพการป้อนพิกัดไฟล์ PCB เป็นต้น |
|
สูงสุดความเร็วในการติดตั้ง |
7000 ซีพีเอช |
||
|
ความเร็วในการติดตั้งเฉลี่ย |
5000CPH (ภาพ) |
กล้องจดจำหมายเลข |
กล้อง 1x Mark, กล้องความเร็วสูง 4 เท่า, กล้องความแม่นยำสูง 1x 500 ล้านพิกเซล |
|
ขนาด |
1180x1080x880 มม |
||
|
ช่วงการติดตั้งที่ใช้งานได้: เหมาะสำหรับ 0402, 0603, 0805, 1206, ลูกปัด LED, ไดโอด, ทรานซิสเตอร์, SOT, ระยะพินพิน 40 มม. * 40 มม. ≥0.3มม. QFP, BGA เป็นต้น |
|||
บังคับช่วงการติดตั้ง:
