| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE , ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | บรรจุส่งออกมาตรฐาน |
| เวลาการส่งมอบ: | 15-20 วัน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 100 ชิ้นต่อเดือน |
| แกน XYZ: | 600mm (X) * 630 ม.ม. (Y) * 20mm (H) | ขนาดสูงสุด PCB: | 400mm (L) × 270mm (W) |
|---|---|---|---|
| ส่วนประกอบสนับสนุน: | 0402 ~ 5050, SOP, QFN, BGA ฯลฯ | ความเร็ว: | Without vision:8000cph; ไม่มีวิสัยทัศน์: 8000cph; With Vision:5500cph ด้วยวิ |
| การตรวจจับการมองเห็น: | กล้องสองตัว (ขึ้นและลง) รองรับขนาดสูงสุดของ IC: 22 * 22 มม | ระบบปฏิบัติการ: | ระบบลินุกซ์ในตัว |
| เน้น: | เครื่องติดตั้ง SMD 150Kg,เครื่องประกอบ SMD 150Kg,เครื่องติดตั้ง SMD ขนาด 400 * 270 มม |
||

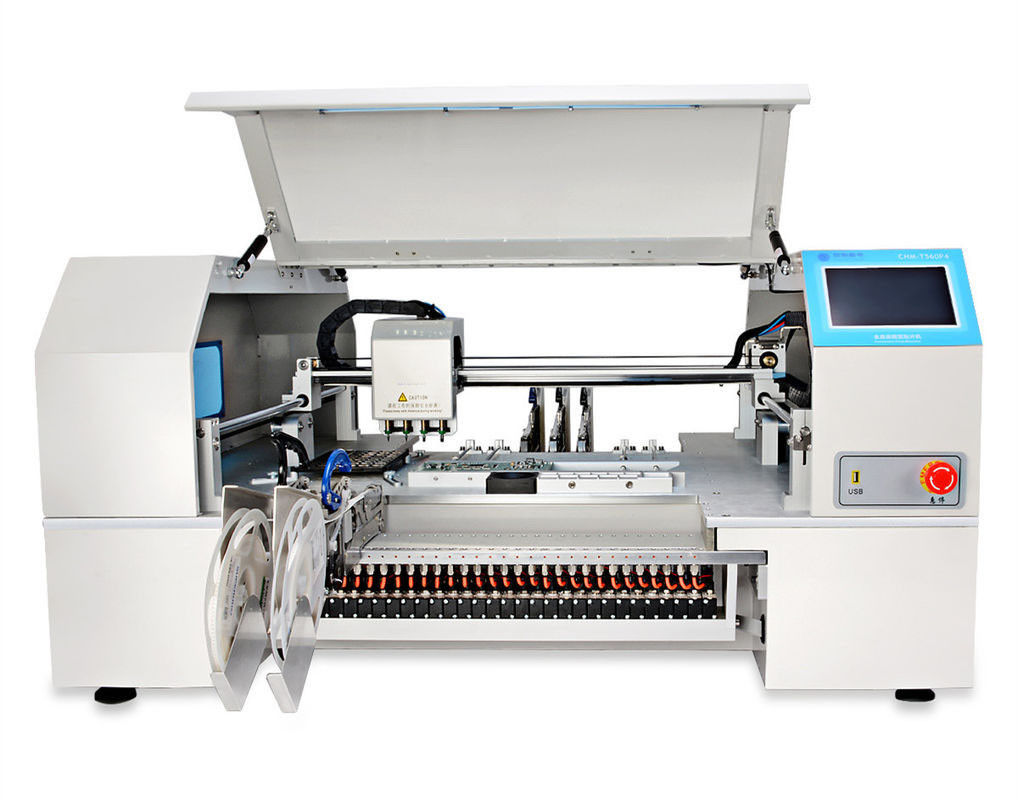

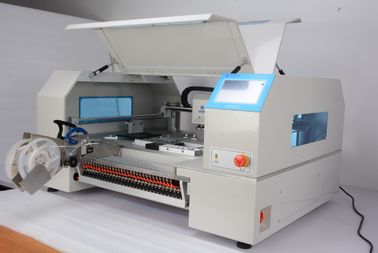

Benchtop 60 Feeders 4 Heads เครื่องติดตั้ง SMD
คำอธิบาย:
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ | |
| แกน XYZ เดินทาง | 600 มม. (X) × 630 มม. (Y) × 20 มม. (Z) |
| ขนาดสูงสุดของ PCB | 400 มม. (L) × 270 มม. (W) |
| ส่วนประกอบสนับสนุน | 0201-0402-5050, SOP, QFN, BGA เป็นต้น |
| ความเร็วในการติดตั้ง |
|
| ความแม่นยำ | ± 0.025 มม |
| ตำแหน่งหัว | 4 หัว |
| ระบบการให้อาหาร |
รองรับตัวป้อนลมขนาด 8 มม. สูงสุด 30 ชิ้น (ตัวเลือกอื่น ๆ : 12,16,24 มม. ตัวป้อนการสั่นสะเทือน)
|
| การตรวจจับการมองเห็น | กล้องคู่ (ขึ้นและลง) รองรับ IC ขนาดสูงสุด: 22 * 22 มม |
| การควบคุมมอเตอร์ |
|
| การตรวจจับการรั่วไหลของส่วนประกอบ | การตรวจจับสุญญากาศและภาพ |
| กระดานหลัก | เมนบอร์ดอุตสาหกรรมที่มีความน่าเชื่อถือสูง |
| หน้าจอสัมผัส | หน้าจออุตสาหกรรม 7 นิ้วรองรับการควบคุมเมาส์ภายนอก |
| ระบบปฏิบัติการ | ระบบลินุกซ์ในตัว |
| แหล่งอากาศภายนอก | 0.5MPa |
| แหล่งจ่ายไฟ | AC220V 50 เฮิร์ต / AC110V 60 เฮิร์ต |
| ความต้องการ | 1180 มม. (L) × 870 มม. (W) × 600 มม. (H) |
| ซอฟต์แวร์ที่เข้ากันได้ | นักออกแบบ Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS ... ฯลฯ |
| น้ำหนักสุทธิ | 150 กก |
ความได้เปรียบทางการแข่งขัน:
1. ซอฟต์แวร์ที่สะดวก, ระบบลินุกซ์ในตัวของเครื่อง, ระบบอุตสาหกรรม, การทำงานที่เป็นมืออาชีพและมีเสถียรภาพมากขึ้น, การทำงานที่เป็นอิสระ, ไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอก, การทำงานที่ง่ายและสะดวกยิ่งขึ้น
2. การใช้งานหน้าจอสัมผัสแบบเต็มอุตสาหกรรมไม่จำเป็นต้องใช้หน้าจอภายนอกห้องบันทึกการทำงานที่สะดวกยิ่งขึ้นรองรับเมาส์ USB เช่นกัน
3. ระบบ CCD ของกล้องสองตัวด้านบนและด้านล่างช่วยแก้ไขตำแหน่งของแต่ละส่วนประกอบให้แม่นยำมากโดยเฉพาะสำหรับ IC
4. มีตัวยึด PCB แบบยืดหยุ่นและมีถาด IC ที่ผู้ใช้กำหนดสะดวกและรวดเร็ว
5. วิสัยทัศน์ยังสามารถจุดกำเนิดเครื่องแก้ไขที่สองตรวจสอบให้แน่ใจว่าจุดกำเนิดถูกต้อง
6. ด้วยหัวฉีดสองหัวหัวฉีด Juki Nozzles ที่มีความแม่นยำสูงพร้อมแม่เหล็กไม่จำเป็นต้องถอดชิ้นส่วนด้วยประแจ2 หัวฉีดมุมการหมุนโดยพลการ -180 องศา ~ +180 องศาการวางความสูงสามารถปรับได้
7. ดึงพินกลับโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดหักดึงพินไม่ติดความคืบหน้าใหญ่
8. การตรวจจับแกน Z หัวตำแหน่งสามารถกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อป้องกันไม่ให้หัวฉีดแตก
9. ตัวควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสไม่เคยหลุดขั้นตอน
7. PCB โดยปรับเทียบตำแหน่งส่วนประกอบสองตำแหน่ง ---- ส่วนประกอบแรกและชิ้นสุดท้ายแก้ไขค่าชดเชยของ PCB
8. การสอบเทียบสามารถทำได้อย่างรวดเร็วและแม่นยำสำหรับ PCB ไม่จำเป็นต้องสนใจเรื่องออฟเซ็ตไม่จำเป็นต้องคำนวณอินพุต
9. มาพร้อมกับการทดสอบสูญญากาศ iwth พร้อมการให้อาหารอัตโนมัติหากส่วนประกอบหนึ่งดูดคดมันจะโยนไปยังโซนฟีดโดยอัตโนมัติจากนั้นเลือกชิ้นส่วนใหม่เพื่อติดตั้งอีกครั้ง
10. หากขาดวัสดุมันจะตรวจจับอัตโนมัติเครื่องจะเตือนและหยุด;หลังจากจัดหาวัสดุแล้วทำงานต่อโดยไม่จำเป็นต้องเริ่มต้นใหม่
11. รองรับชุด PCB จำนวนเท่าใดก็ได้
12. หากไม่มีไฟล์ PCB หรือคุณไม่มีไฟล์งานคุณสามารถสร้างไฟล์ใหม่เพื่อเขียนโปรแกรมในเครื่องได้โดยตรง
13. สนับสนุนขั้นตอนเดียว
ทำไมถึงเลือกคุณ?
1. การออกแบบมืออาชีพและห้องที่บันทึกไว้
2. การใช้งานที่เป็นมิตรกับผู้ใช้ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพอุปกรณ์ระดับเริ่มต้น
3. เครื่องเดียว - การทำงานแบบบูรณาการไม่จำเป็นต้องมีปั๊มเสริมหรือพีซีหรืออุปกรณ์รองรับใด ๆ
4. ความแม่นยำและความน่าเชื่อถือสูงประกอบขึ้นจากข้อบกพร่องของงานด้วยตนเอง
5. ประหยัดค่าใช้จ่ายลดค่าใช้จ่ายเพื่อเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
6. ด่วนระหว่างประเทศพร้อมบริการส่งถึงบ้าน 3-5 วันทำการ
7. พิเศษสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการตัวอย่างเพื่อหลีกเลี่ยงการเปิดเผยสิทธิบัตรและการออกแบบใด ๆ
8. หนึ่งเครื่องเท่ากับพนักงานบัดกรี 5 คนจัดการง่ายและประหยัดค่าใช้จ่ายเหมาะสำหรับการผลิตจำนวนน้อย
9. Charmhigh เป็นโรงงานจัดหาชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตด้วยตัวเองอะไหล่บริการหลังการขายไม่เคยหยุดนิ่ง
10. Charmhigh เป็นผู้ผลิตมืออาชีพของเครื่อง SMT Pick and Place ตั้งแต่ปี 2009 ซอฟต์แวร์ทั้งหมดได้รับการวิจัยด้วยตัวเอง
